TOPSCOMM Mittelspannungs-SPS-Lösung
Nov 25 , 2020

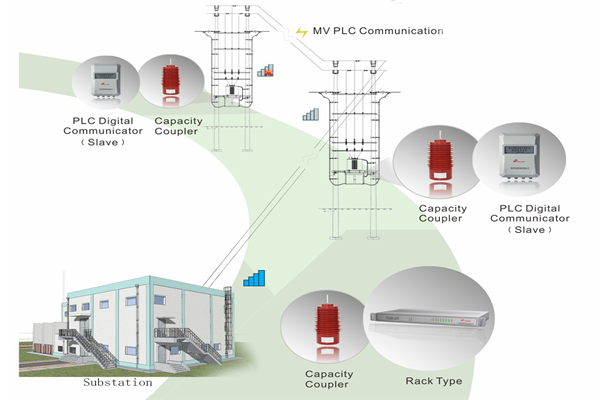

Aufbau des Mittelspannungs-SPS-Systems von Topscomm

Topscomm Mittelspannung SPS-Kommunikation nutzt eine 10-kV-Stromleitung als Übertragungskanal und bietet zahlreiche Vorteile, wie geringe Investitionen, einfache Konstruktion, bequeme Wartung, synchron mit dem Aufbau des Stromnetzes, schnelle technische Inbetriebnahme, mit dem Stromnetz übereinstimmende Abdeckung usw.

Topscomm Das Mittelspannungs-SPS-System besteht aus einem Träger-Host, einem Träger-Slave und einem Koppler und wird häufig im Bereich der Erfassung von Informationen zum Stromverbrauch und der Automatisierung von Verteilungsnetzen eingesetzt.


Rack-Typ Anwendungsmodus

Installieren Sie einen Rack-SPS-Host im Umspannwerk und installieren Sie PLC-Kommunikations-Slaves entlang der Mittelspannungszuleitung, um ein umspannwerkszentriertes Trägerkommunikationsnetzwerk aufzubauen. Dieses Netzwerk ist über Ethernet mit dem Übertragungsnetz im Umspannwerk verbunden und bildet so ein sicheres und spezielles Zugangsnetzwerk für das Strominformationserfassungssystem und das Stromverteilungsautomatisierungssystem.

Wandmontierter Typ Anwendungsmodus

Verfügbar, um Kommunikationsprobleme zu beheben, wenn das Funksignal nicht gut ist oder keine Abdeckung aufweist.

Im Bereich der Strominformationserfassung:

Installieren Sie den PLC-Kommunikationshost in der Stromleitung mit gutem Funksignal und installieren Sie den PLC-Kommunikationsslave am Endpunkt mit schlechtem oder keinem Funksignal, um das Problem zu lösen, dass Daten aufgrund eines schlechten oder fehlenden Signals in einem Berggebiet nicht gelesen und erfasst werden können.

In Automatisierung der Stromverteilung Feld:

Unter den Umständen, dass Teile der Stromleitungen nicht mit Glasfaser verlegt werden können oder Teile der Endpunkte nicht mit einem drahtlosen Signal abgedeckt werden können, installieren Sie den PLC-Kommunikationshost im Hauptkommunikationszugangspunkt und den PLC-Kommunikationsslave in schwierig zu kommunizierenden Endpunkten, um eine zuverlässige Kommunikationsverbindung zwischen Endpunkt und Hauptsystem zu erreichen.

Technische Vorteile der Mittelspannungs-SPS-Lösung

Die Mittelspannungs-SPS-Kommunikationstechnologie von Topscomm basiert auf unserer patentierten Niederspannungs-SPS-Technologie und wurde durch gezielte und kreative Forschung vorangetrieben. Mit folgenden Vorteilen:

a) Ausgestattet mit fortschrittlicher FEC-Technologie zur Senkung der Übertragungsbitfehlerrate;

b) Ausgestattet mit einer fortschrittlichen Modulations-Demodulationstechnologie zur Reduzierung von Leitungsrauschen;

c) Ausgestattet mit fortschrittlicher Impedanzanpassungstechnologie, um eine Anpassung an die komplexe Leitungsimpedanz zu erreichen;

d) Mit flexibler Relaisfunktion. Jeder Mittelspannungs-SPS-Kommunikations-Slave kann zum Relaisgerät werden und Trägersignale weiterleiten und übertragen, um die Übertragungsdistanz des Trägersignals zu verlängern.

e) Mit leistungsstarker Netzwerkverwaltungsfunktion. Ermöglicht den Aufbau eines komplexen und stabilen Kommunikationsnetzwerks, das aus einem Mittelspannungs-PLC-Kommunikationshost im Umspannwerk und zahlreichen Mittelspannungs-PLC-Kommunikationsslaves besteht, die entlang der Mittelspannungsleitung verteilt sind.

f) Mit fortschrittlicher Blitzschutztechnologie, die die Auswirkungen von Blitzstößen effizient verhindert.


    Wenn Sie an unseren Produkten interessiert sind und weitere Einzelheiten erfahren möchten, hinterlassen Sie hier bitte eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
