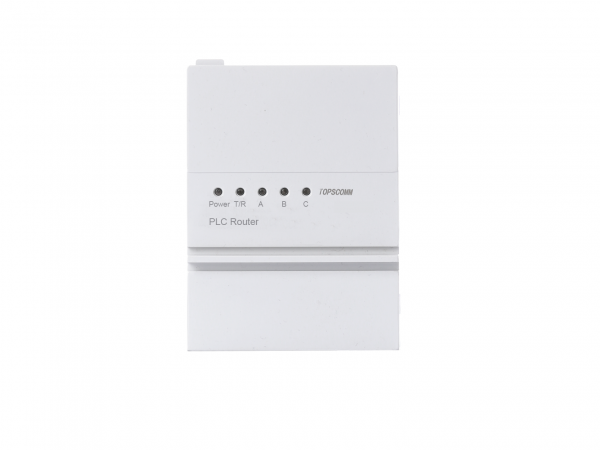

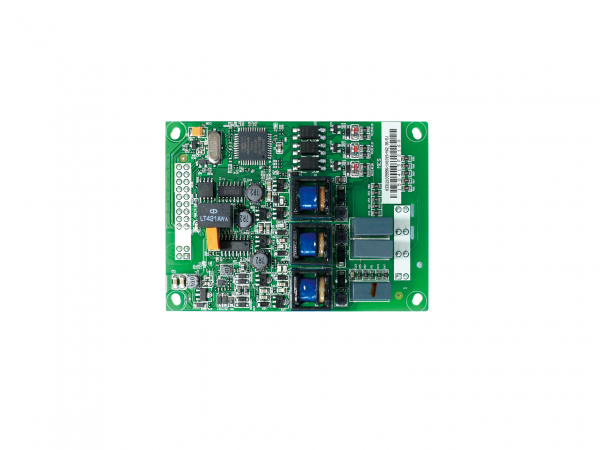

PLC-Router-Kommunikationsmodul

Das PLC-Router-Kommunikationsmodul ist mit der neuesten Speedsmartcomm-Stromleitungsträger-Kommunikationstechnologie ausgestattet und wird häufig in intelligenten Kommunikationsterminals und Energiedatenerfassungsterminals von Speedsmartcomm verwendet.
  • Item NO.:

    PLC Router Module
  • Bestellung(MOQ):

    1
Produkte Beschreibung

Wichtigste technische Parameter


Serielle Portrate 9600 bps, 115200 bps
Trägerkommunikationsrate 50 bps, 100 bps, 600 bps, 1200 bps
Frequenz 45 Hz bis 54 Hz, 56 Hz bis 64 Hz
Betriebsspannung Starke elektrische Stromschnittstelle: Dreiphasig, vieradrig, Un=220VAC
Stromquelle des Rücklaufkreises: +12 V Gleichstrom
Betriebsspannung: +5 V Gleichstrom, +3,3 V Gleichspannung
Betriebsspannung Reichweite
Starke elektrische Stromschnittstelle: Dreiphasig, vieradrig, 0,8 Un ~ 1,2 Un
Stromquelle des Rücklaufkreises: Udc = 6,5 V – 24 V
Betriebsspannung: Udc = 5 V ± 0,25 V, +3,3 V ±0,3 V
Betriebstemperatur -40℃~﹢85℃
Relative Luftfeuchtigkeit ≤95 %
Stromverbrauch
Bei Kommunikation <1,4 W (Volllast im Rückleitungskreis, Spannung 10,5 V)
Kommunikationsreichweite Der gesamte Transformatorbereich
Der max. Relaispegel 15


Hauptmerkmale

  • Die Masterknotenadresse des Routers wird vom Datenkonzentrator entsprechend der Terminaladresse festgelegt.
  • Der Router kann die Zählerablesung durch schnelle Vernetzung, Protokollierung, Ausprobieren, Knotenabhören, Auswahl der Trägerrate, automatische Relay-Technologien oder andere Technologien durchführen, ohne dass der Datenkonzentrator eingreift.
  • Entspricht mehreren Kommunikationsprotokollen wie IEC 61334, DLMS/COSEM, Q/GDW376.2-2009, Q/GDW1376.2-2013.
  • Automatische Auswahl der Kommunikationsrate, um ein gutes Gleichgewicht zwischen der Zählerablesungsrate und der Bewältigung der schwierigen Kommunikationsumgebung zu erreichen.
  • Entspricht dem dreiphasigen Nulldurchgangsbetrieb, schützt Geräte wie Leckageschutz effektiv vor Fehlfunktionen und verbessert die Zählerableserate im Transformatorbereich.
  • Mit strenger Zeitablaufkontrolle der Drehstromübertragung.
  • Ausgestattet mit einem hochintegrierten Prozessor und Speicher verbessern Sie die Zuverlässigkeit und senken gleichzeitig die Kosten.
